Vielzweckgebäude aus dem 18. Jh.

Referenzprojekt Bestandesmodelle

Objekt

Zweifamilienhaus mit angebauter Scheune

Gemeinde

Wigoltingen

Projektumfang

Bestandesaufnahme und Aufbau 3D-Modell

Ausführungsjahr

2024

Auftraggeber

Holzbau Innenausbau GmbH

Leistungen geotopo

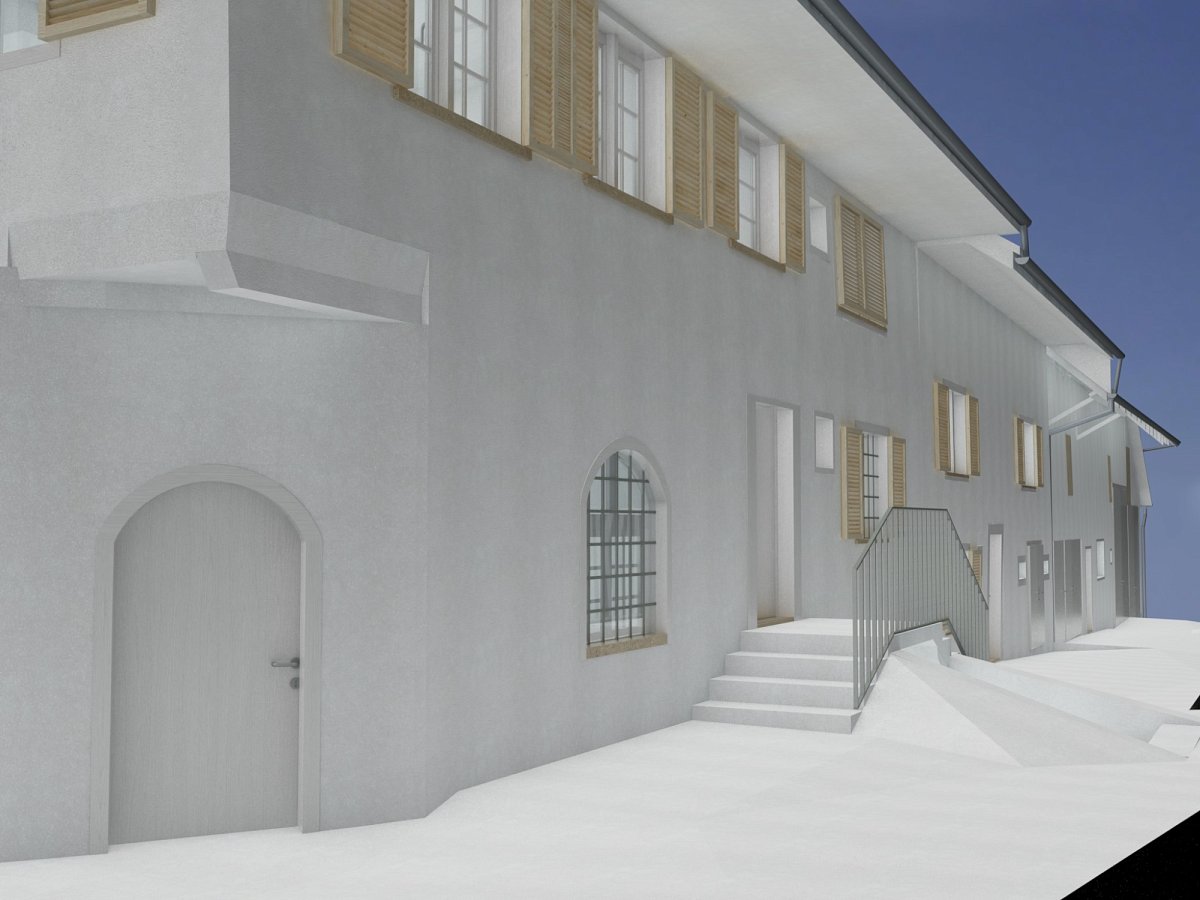

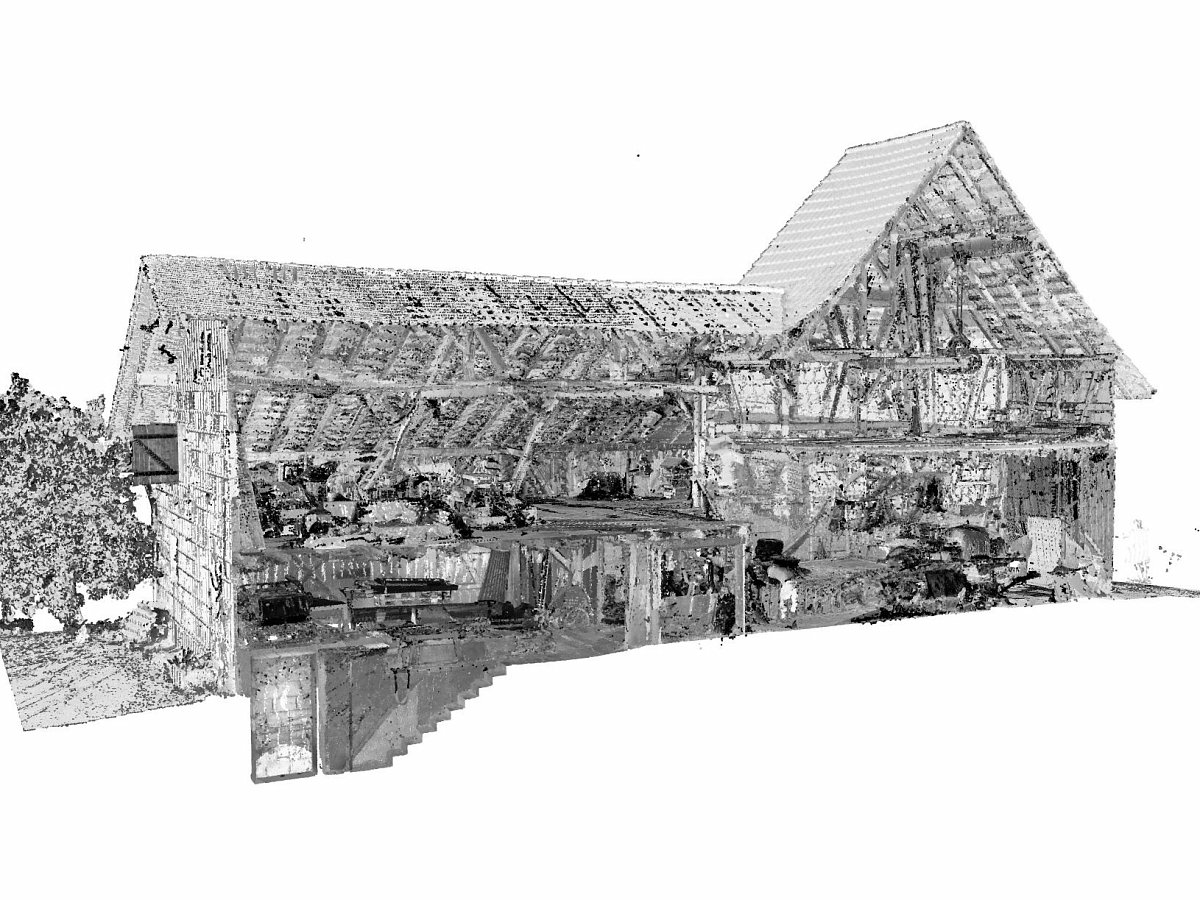

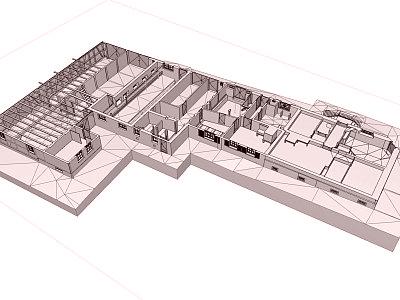

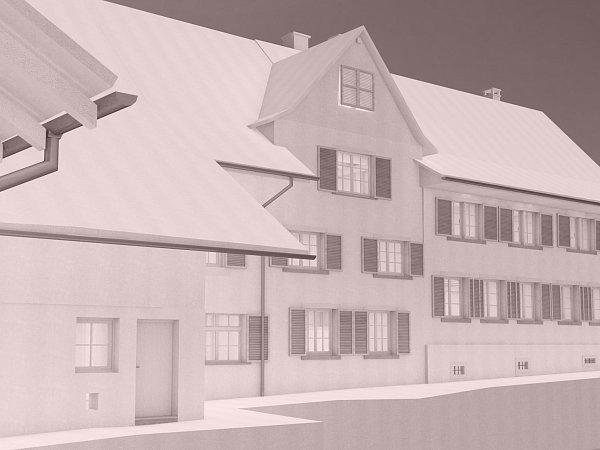

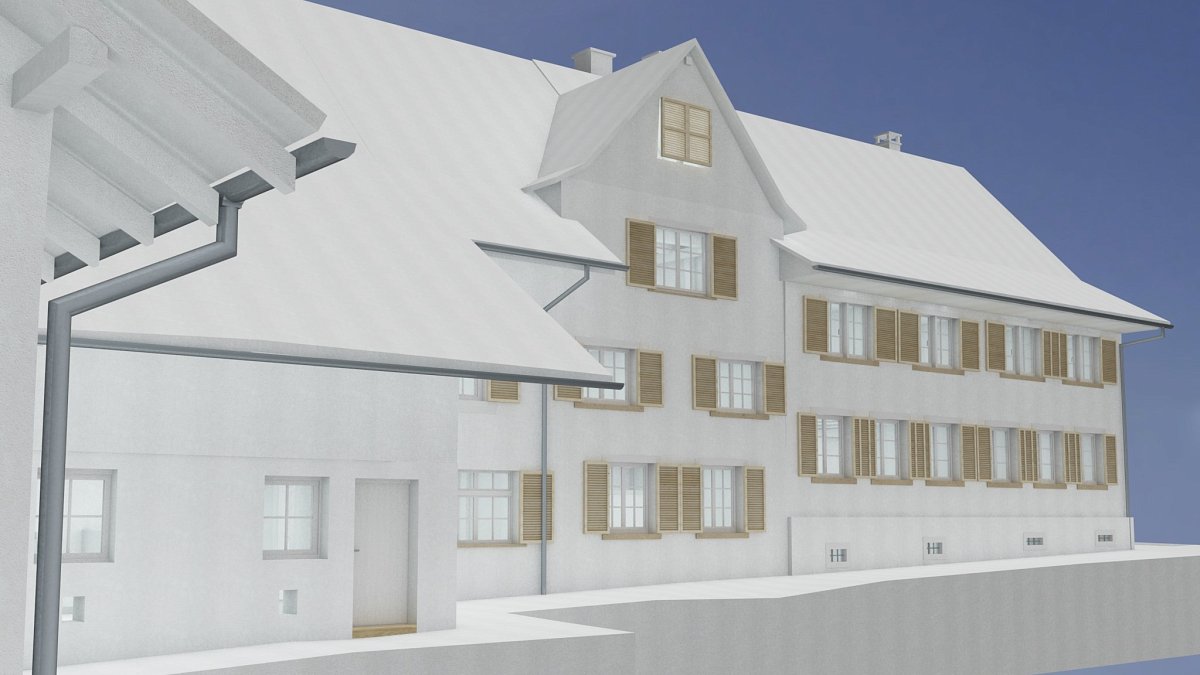

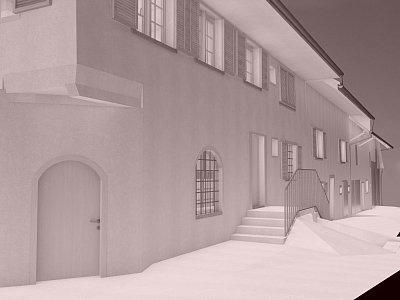

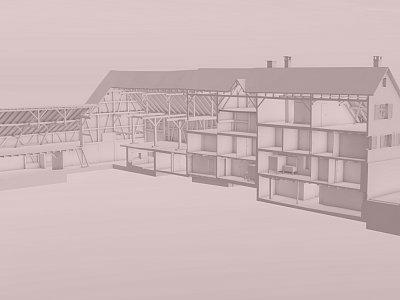

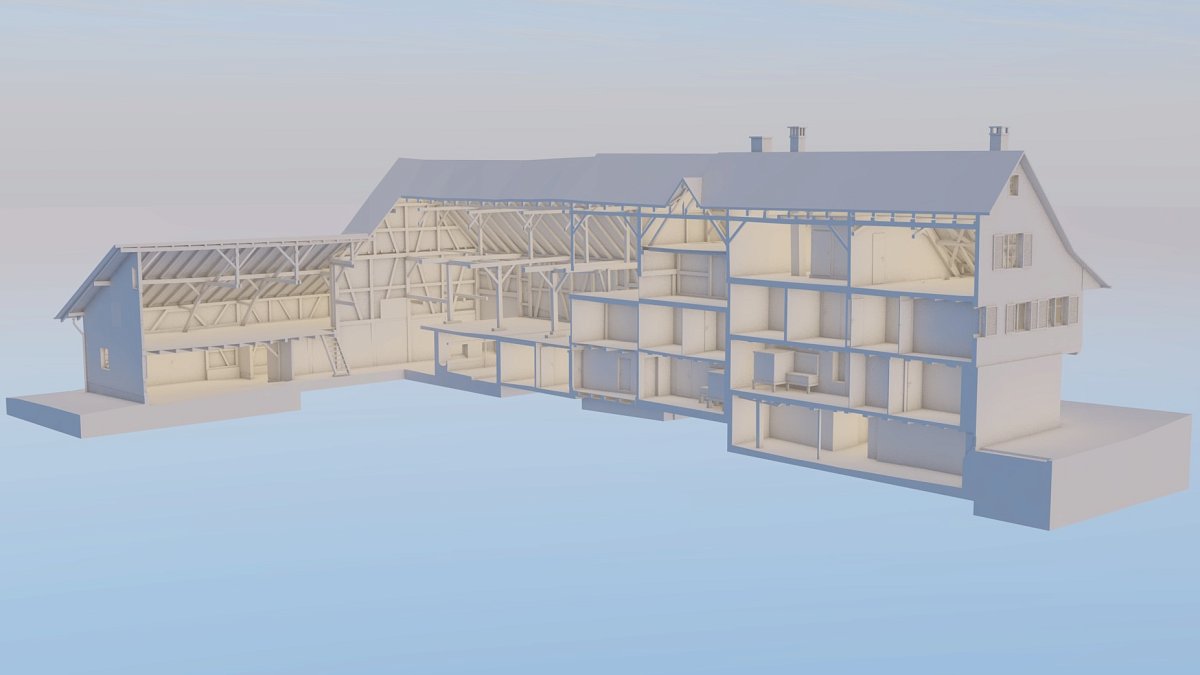

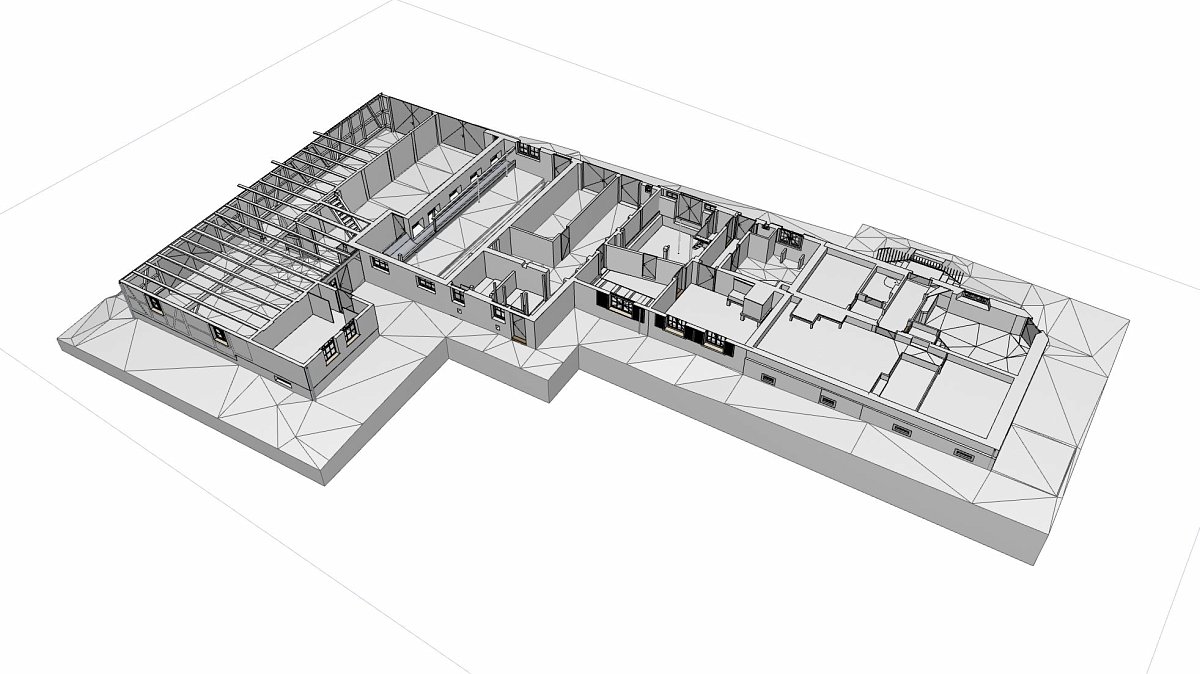

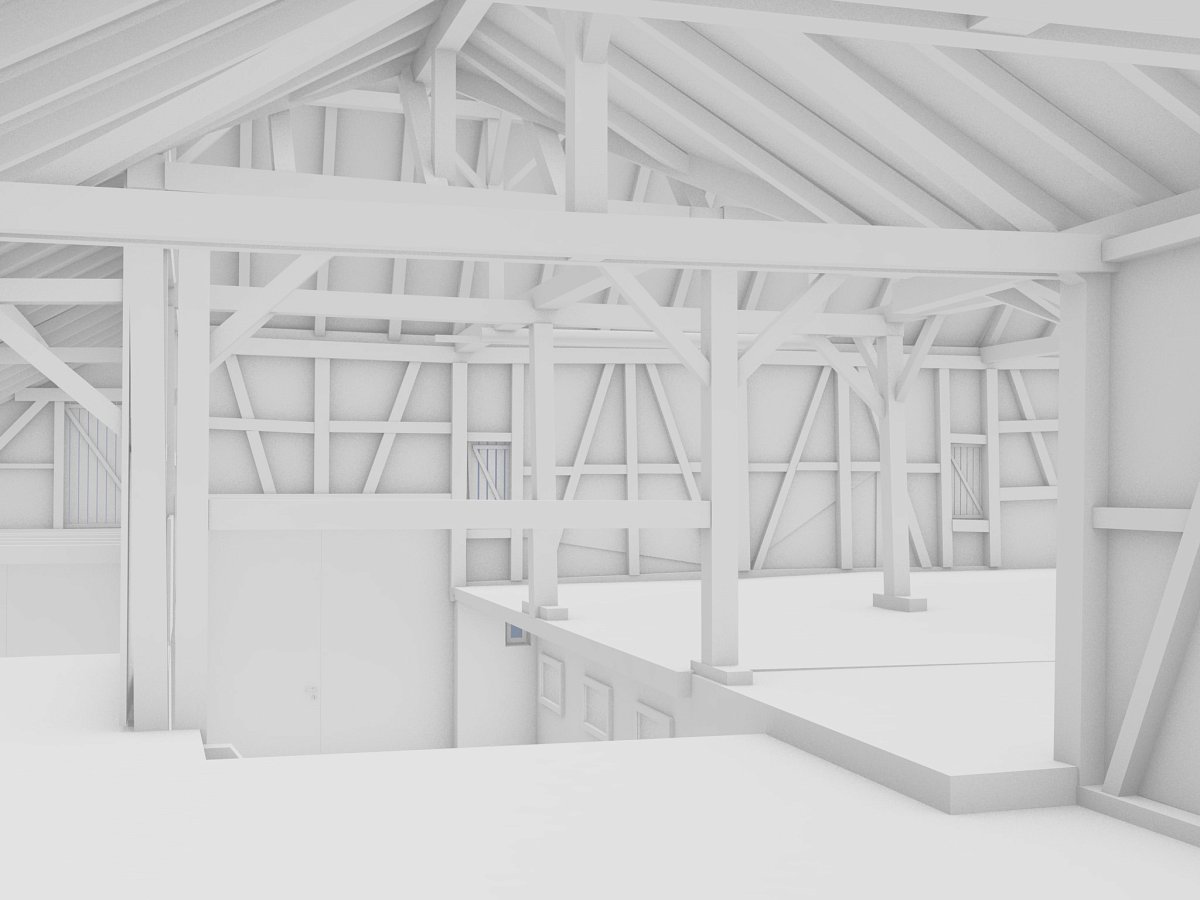

Dem etwas in die Jahre gekommenen denkmalgeschützten Vielzweckgebäude soll neues Leben eingehaucht werden. Dazu sind jedoch aktuelle, genaue und vollständige Pläne vonnöten. Durch die Aufnahme mittels Laserscanning wurde eine Gesamtpunktwolke erstellt, in welcher jegliche Details erkennbar sind. Daraus wurde ein 3D-Modell des gesamten Gebäudes erstellt. Hier war die grosse Herausforderung, dass die Wände und Stützen krumm und schräg sind und die Decken, Balken und Dächer teilweise massiven, unsymmetrischen Durchhang aufweisen. Dies wurde je nach Abweichung unterschiedlich gelöst. Bei kleinen Abweichungen wurde eine Bemerkung direkt in das Element des Modells geschrieben. Bei grossen Abweichungen wurden die Elemente geometrisch korrekt modelliert. Bei diesem Modell wurden ca. 840 Balken (Stützen, Unterzüge, Pfetten, Streben, Sparren, usw.) modelliert.
