Viadukt Appenzell

Referenzprojekt 3D Geomatik

Objekt

Viadukt Appenzell

Gemeinde

Appenzell

Projektumfang

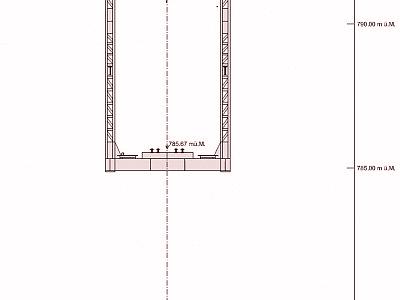

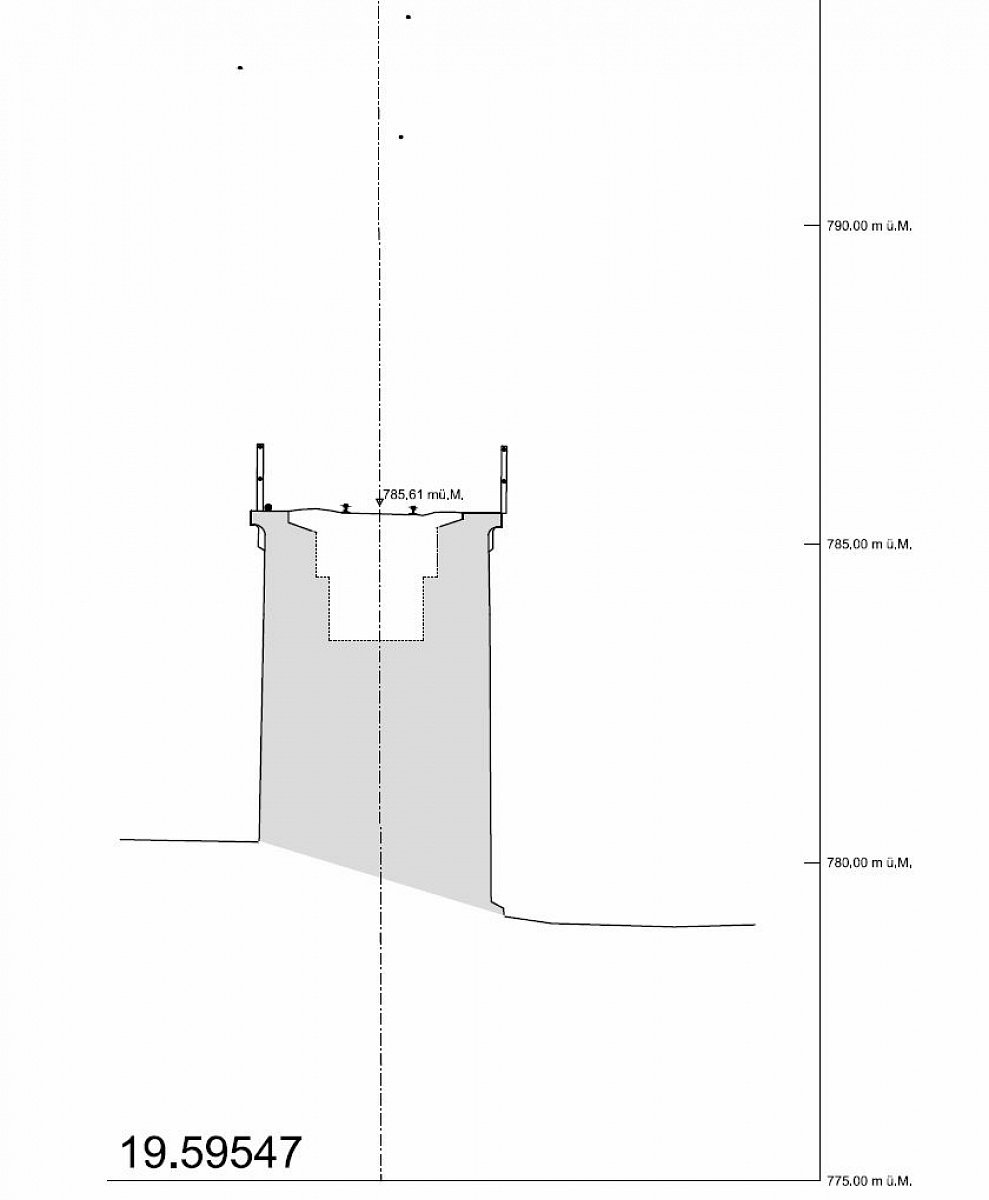

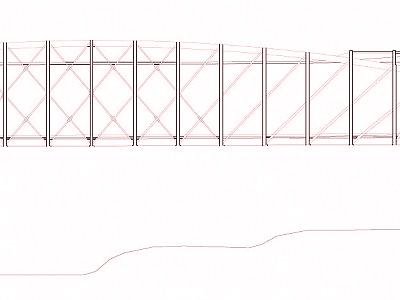

Ansichts-, Grundriss-, Längs-, Querschnittpläne und Geländeaufnahmen

Ausführungsjahr

2015

Projektbeschreibung

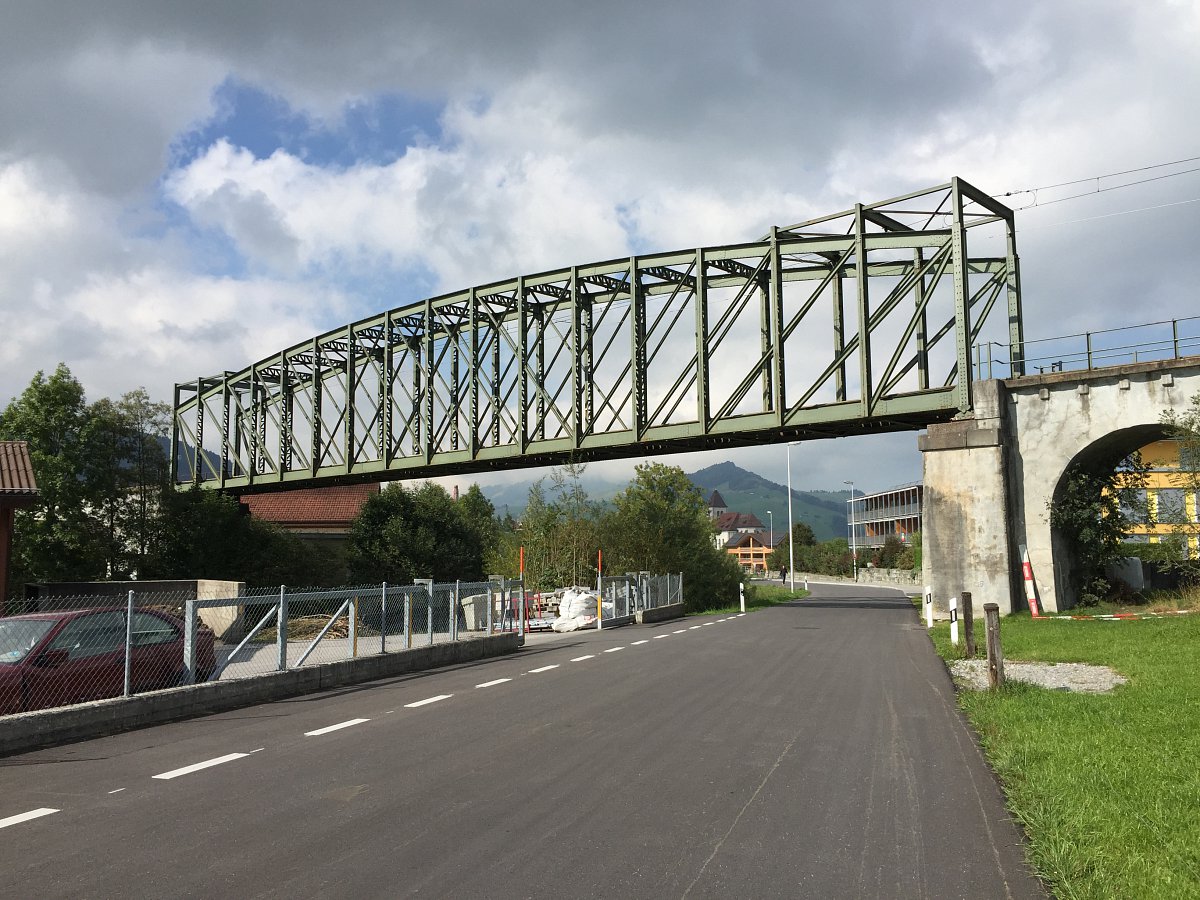

Laserscanning und 3D-Modellierung des Viadukts Appenzell inkl. umliegendes Terrain

Leistungen geotopo

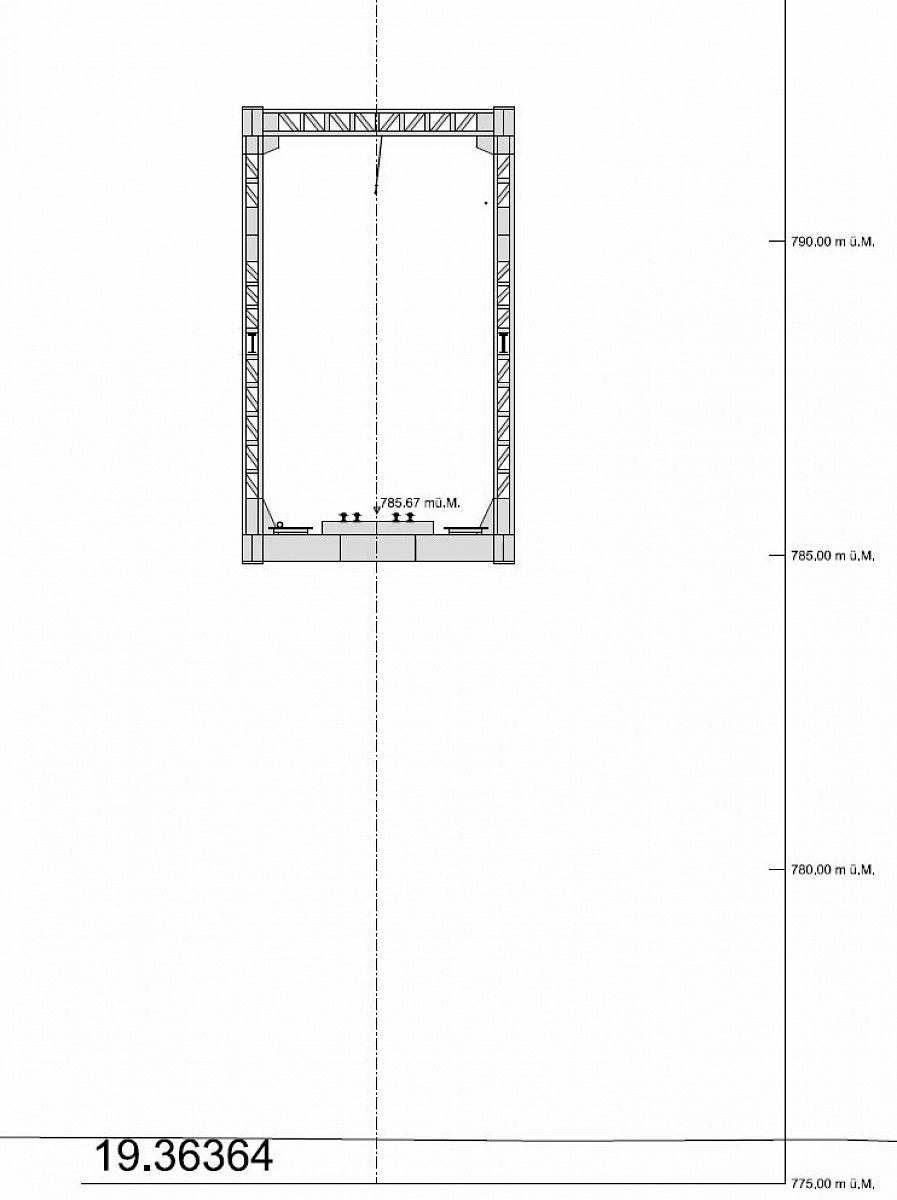

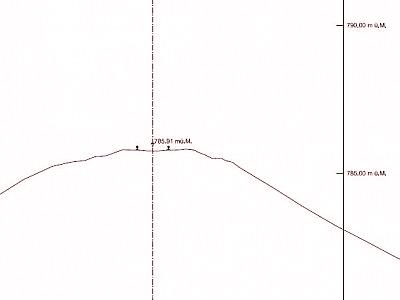

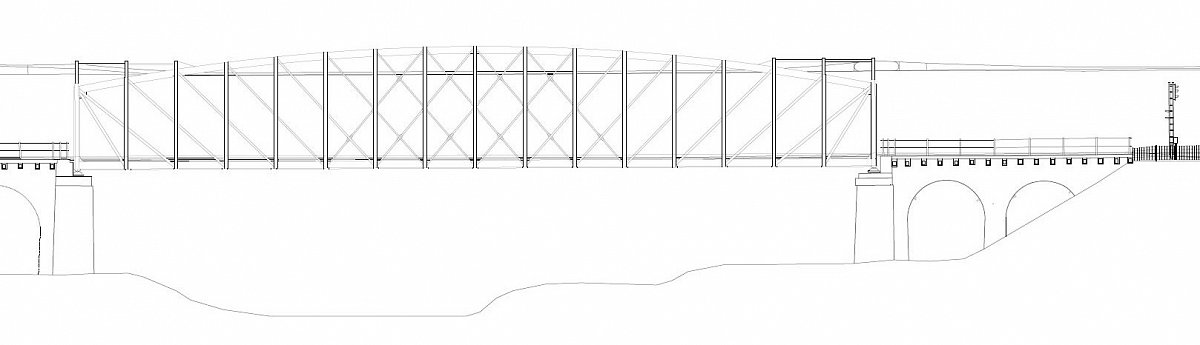

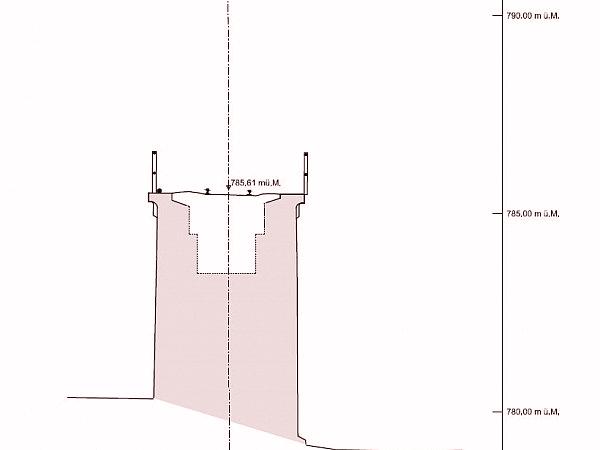

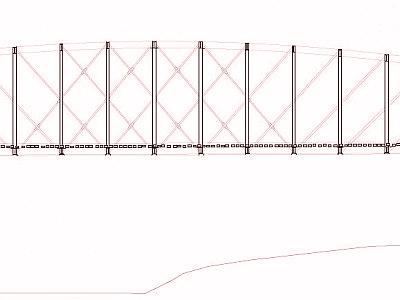

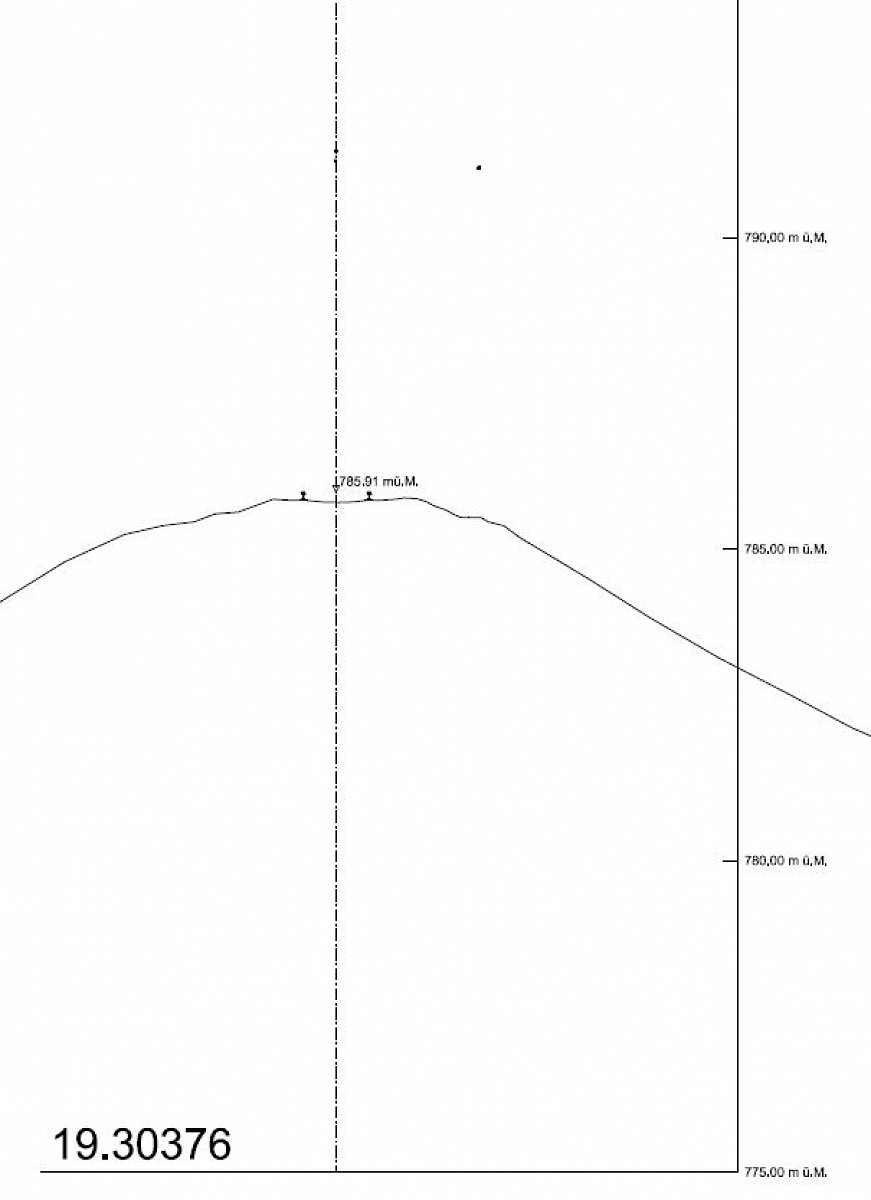

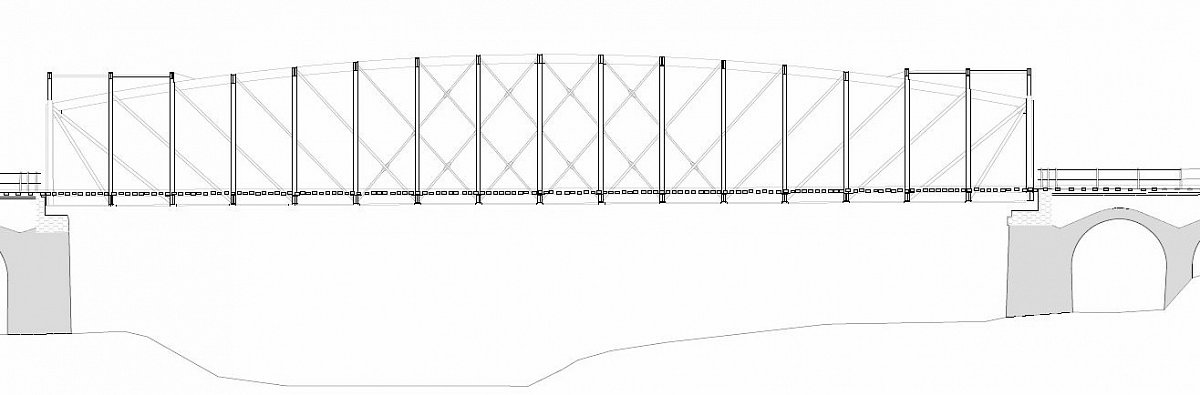

Das Viadukt wurde mittels Laserscanverfahren mit einer Genauigkeit von 2 cm erfasst. Um eine genaue Einbindung ins Koordinatensystem der Bahn zu erreichen, waren als Ergänzung tachymetrische Aufnahmen nötig. Daraus entstanden massstäbliche Ansichten, Grundrisspläne, Quer- und Längsschnitte. Ein Geländemodell der Umgebung haben die Aufnahmen vervollständigt.

Herausforderung

Es war unumgänglich für einzelne Stationen das Messinstrumentarium auf dem Viaduktkörper einzurichten und das Lichtprofil der Bahn zu begehen. Um den Bahnverkehr nicht zu beeinträchtigen, wurden diese Aufnahmen bei Nachtarbeit und in Dunkelheit durchgeführt.
